多功能電力儀表的常見故障

發布:zgxldq 瀏覽:1026次

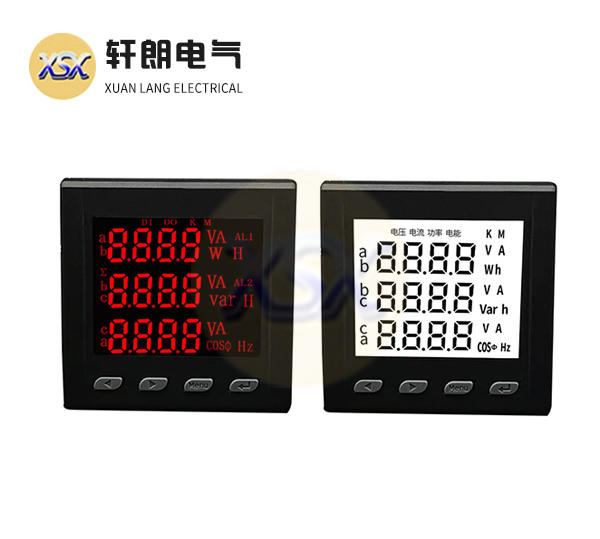

多功能電力儀表

多功能電力儀表是一種利用數字處理器,具有可編程測量、顯示、數字通訊和電能脈沖變送輸出等多功能智能儀表,能夠完成電量測量、電能計量、數據顯示、采集及傳輸,有些還具有故障報警,諧波分析和數據統計時間記錄等功能。

多功能電力儀表廣泛應用于變電站自動化、配電自動化、智能建筑、企業內部的電能測量、管理、考核等。

大多數問題在初次安裝使用中出現,下面為大家列舉一些所遇到過的常見問題供大家參考:

1.模擬量輸出信號翻倍

問題分析:有可能為系統接線原因所致。

解決方法:是否同時使用兩路AO輸出(模擬量輸出)并且負端同時接地,如果是,兩路輸出會相互干擾,建議加裝信號隔離器得以解決。

2.開關量輸入后臺顯示忽斷忽合,誤報警

問題分析:可能由于線路上開關的輔助觸點有虛接的現象或后臺設置的問題。

解決方法:檢查線路和后臺系統設置。

3.開關量輸入不閉合

問題分析:可能由于線路上開關的輔助觸點有虛接的現象或后臺設置的問題。

解決方法:檢查線路和后臺系統設置。

4.繼電器輸出異常

問題分析:檢查接線或繼電器設置。

解決方法:繼電器輸出有電平、脈沖、報警三種方式,有電平和脈沖兩種輸出方式,具體接線可以參見產品使用手冊或與相關廠家技術支持聯系。

5.數字量輸出信號異常

問題分析:檢查接線或數字量輸出設置。

解決方法:數字量輸出方式有電度脈沖輸出和報警輸出,具體接線可以參見產品使用手冊或與相關廠家技術支持聯系。

6.儀表接線無問題但沒有通訊

問題分析:儀表設置。

解決方法:查看儀表設置地址、波特率是否與系統軟件對應,連接在同一通訊通道上的所有儀表要保證地址沒有重疊,波特率一致。

7.儀表背光閃爍

問題分析:查看儀表報警設置。

解決方法:有些儀表報警狀態下會背光閃爍。如果儀表處于報警狀態,儀表背光就會閃爍,撤消報警后,背光將恢復正常。

8.儀表無法進入?yún)?shù)設置

問題分析:有可能無意中設置了密碼。

解決方法:請與技術支持聯系幫助解決。

9.電流電壓顯示正確,功率顯示異常

問題分析:電壓或電流接線問題。

解決方法:仔細檢查電壓或電流接線是否存在相間互換、反接的現象。

10.模擬量輸出信號翻倍

問題分析:有可能為系統接線原因所致。

解決方法:是否同時使用兩路AO輸出并且負端同時接地,如果是,兩路輸出會相互干擾,建議加裝信號隔離器得以解決。

11.儀表無顯示

問題分析:確認電源電壓是否輸入正常。

解決方法:檢查儀表電源進線是否存在虛接,用萬用表測量儀表進線端子的電壓是否正常并符合訂貨要求,直流供電要區分正、負極,另外注意供電電源的輸出功率是否滿足要求。確保合適的輔助電源(AC/DC85-265V)已經加到儀表的輔助電源端子,超過規定范圍的輔助電源電壓可能會損壞儀表,并且不能恢復??梢允褂萌f用表來測量輔助電源的電壓值,如果電源電壓正常,儀表無任何顯示,可以考慮斷電重新上電。

12.儀表未能顯示所需要的功能

問題分析:查看此型號儀表是否包含此項功能。

解決方法:所訂購的儀表應了解其所含功能,型號不同功能不同,不應盲目接線、盲目使用。

13.電流、電壓顯示數值過大或過?。ㄅc實際數值有倍數關系)

問題分析:沒有設置儀表自身的CT、PT互感器變比。

解決方法:可查看隨表附帶的用戶手冊或直接電話聯系技術支持幫助解決。

14.電壓、電流顯示數值有部分明顯錯誤(例如:B相電壓過大)

問題分析:可能為接線方式設置問題。

解決方法:將電壓或電流的接線方式按系統的實際接線在儀表設置中改正確。

15. U、I、P等測量值不準確

問題分析:可能為接線問題或設置問題。

解決方法:首先需要確保正確的電壓和電流信號已經連接到儀表上,可以使用萬用表來測量電壓信號,必要的時候使用鉗形表來測量電流信號。其次確保信號線的連接是正確的,比如電流信號的同名端(也就是進線端),以及各相的相序是否出錯。多功能電力儀表可以觀察功率界面顯示,只有在反向送電情況下有功功率數據有不對現象,一般使用情況下有功數據不對。如果有功電能符號為負,有可能電流進出線接錯,當然相序接錯也會導致功率顯示異常。

另外需要注意的是儀表顯示的電量為一次電網值,如果表內設置的電壓電流互感器的倍率與實際使用互感器倍率不一致,也會導致儀表電量顯示不準確。表內電壓電流的量程出廠后不容許修改。接線網絡可以按照現場實際接法修改,但編程菜單中接線方式的設置應與實際接線方式一致,否則也將導致錯誤的顯示信息。

16、電能走字不準確

問題分析:可能為接線問題。

解決方法:儀表的電能累加是基于對功率的測量,先觀測儀表的功率值與實際負荷是否相符。多功能電力儀表支持雙向電能計量,在接線錯誤的情況下,總有功功率為負的情況下,電能會累加到反向有功電能,正向有功電能不累加。在現場使用最多出現的問題是電流互感器進線和出線接反。多功能電力儀表均可以看到分相的帶符號的有功功率,如果功率為負則有可能是接線錯。另外相序接錯也會引起儀表電能走字異常。

總體來講,一般儀表故障不外乎四種情況:設置問題、接線問題、干擾問題和儀表本身故障。在遇到問題前,可以仔細參考各廠家多功能電力儀表的使用說明書,查看相關功能、接線、設置等方面是否無問題。
