近年來，隨著智能電網的大力發展，電網電能質量問題也變得日益嚴重而且日趨復雜。為準確把握和理解電網電能質量發展變化趨勢，電能質量系統得到了快速提升...

電能質量系統(Power energy and power quality supervision system)，即對電能量和電能質量進行管理的系統。電能量是指用戶使用的電量;電能質量是指通過公用電網供給用戶端交流電能的品質。

電能質量管理系統采用了目前先進的平臺化體系、分布式網絡環境、模塊化組合應用、專業的實時中間件和通用的標準中間件相結合、實時數據庫與商用數據庫相結合、面向電力對象技術、采用多客戶/服務器(Client /Multi-Server)和WEB Server實時發布/定制技術。

電能質量系統具有什么技術特點

1) 完全的跨平臺系統

電能質量管理系統采用分層開放分布式客戶/服務器的設計思想，形成一個獨立于特定硬件和操作系統環境的真正跨平臺系統，硬件設備可選用HP、SUN、IBM等公司小型機、服務器，更可選用各種PC服務器、工作站，操作系統支持UNIX、LINUX、Solaris x86、WINDOWS，系統甚至支持采用混合平臺模式，甚至可以實現兩臺服務器之間采用不同的硬軟件平臺。這樣為項目設備配置、長期運行、擴充、設備替換等都提供了技術支持和實施的靈活性。

2) 支持多種商用數據庫

電能質量管理系統基于標準化設計和開發，支持行業普遍采用的數據庫，如Sybase、Oracle、Microsoft SQL Server等。通過系統平臺的封裝，實現了統一的工程應用支持。

3) 先進的動態1+N管理機制

電能質量管理系統關鍵服務采用了動態1+N冗余的策略。即使系統初始配置的主備服務器都異常的情況下，也能通過動態加載其他節點成為服務器達到提供同樣服務的目的，使系統運行整體功能不間斷。在極端的情況下，即使系統只有一臺節點在正常運行，在人工干預的情況下，通過動態1+N冗余機制，系統所需的重要功能自動加載至正常節點，從而使整個系統的基本功能也能保證。同時，在正常運行中，系統不需所有節點都耗用同樣的資源(加載同樣多的數據庫、運行同樣多的服務程序)，又能最大限度保障系統的關鍵服務保持熱備用。

4) 數據加密和壓縮管理

電能質量管理系統在內外部網絡數據流管理上，提供了數據的自動壓縮和加密技術。既保障了系統從網絡的底層就具備高安全性，又能有效的降低網絡負荷，減少系統對網絡帶寬的依賴。

5) 系統的安全管理機制

嚴格的安全管理 系統用戶口令進行嚴格加密，保證口令的安全性。同時按節點對用戶進行權限管理。只有相應操作權限的用戶才能進行與其權限相符合的操作。

6) 全面的系統監視和調試功能

電能質量管理系統平臺能夠支持對整個分布式實時系統進行全方位的監控和管理。通過SNMP網管軟件對網絡的運行狀態和負荷率進行統一的監視和管理。對各個節點的CPU負載、磁盤利用率等系統信息進行監視。

電能質量管理系統支持多級別的軟件調試支持，可以按照系統邏輯模塊、功能模塊、調試級別對系統和各種應用軟件進行全方位的軟件調試診斷。

7) 方便靈活的報表系統

電能質量管理系統的報表訪問數據時，直接采用系統提供的數據庫中間件接口訪問歷史數據庫，無須安裝數據庫客戶端。同時，報表采用EXCEL控件，用戶可以方便地根據需要調整報表的格式和參數，也可以以餅圖、柱形圖等圖形方式顯示報表數據。

電能質量管理系統的功能

電能量管理系統主要功能模塊包括：電能數據采集、電能量數據庫管理、參數維護、網絡平臺管理、統計分析、自動旁路代電量計算、線損分析、曲線分析、系統報警、報表輸出、WEB瀏覽及信息發布等。

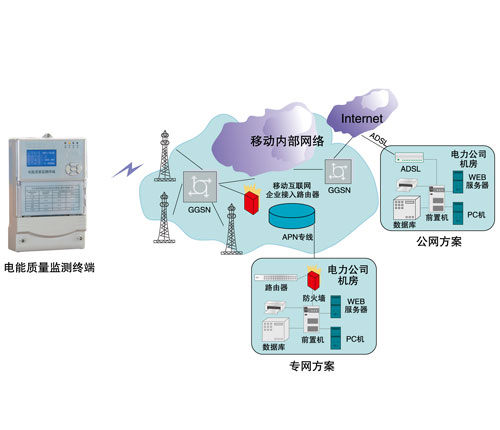

1) 數據通信和采集

采集各計量點電能量、瞬時量、電網事件、電能質量等電網數據，做到自動、完整、準確、安全、及時、一致、可靠、靈活的采集、傳輸和存儲，保證數據不丟失。同時支持各種上下行通信管理，如遠程軟件下載、對時等。

2) 數據庫管理模塊

采集的電能量數據直接傳輸?shù)綒v史數據庫(采用大型商用關系數據庫)，通過對于所有計量點的相關數據定義、管理，與采集數據建立相應的對應關系，實現數據轉存、計算、處理，并提供數據訪問服務。

數據庫管理模塊采用面向電網的定義方式，具備對電網結構以及電網相關設備的表述能力，支持雙表模式的定義，保證重要計量點數據的準確性。

歷史數據庫支持雙服務器集群機制，保證數據高可用性。

3) 報警/事項管理

具有在線診斷和監視功能，既可監視主站系統自身的運行狀況，又可監視終端設備、通道的運行狀況，具有遠程對系統的測試和診斷功能。系統中的報警和事件信息作為長期紀錄保存在指定的分類文件中。

4) 系統管理

系統具備用戶權限、數據存儲和備份、網絡管理等功能。

5) 數據統計分析

a) 抄表數據瀏覽

可分時間段、分采集終端、分計量點查看電能量、需量、瞬時量、功率因數、電壓合格率、表計狀態等原始數據。

b) 數據編輯

數據編輯的原因來源于有效性檢驗的結果或其它原因。數據有修改標記和各種輸入標記。

c) 數據有效性查詢

通過對異常數據處理和缺數補數以及時間矯正等數據加工手段實現數據的高可用性。不合格數據有相應標記。

6) 統計和計算

系統具有良好的可編程性，能夠?qū)崿F(xiàn)多種時段、不同費率電能量數據的統計、分析及自動結算。具有按規定的不同時段、不同區域、不同類別分別累計電量的功能。系統可以定義每日時段劃分，以及各時段的起止時刻。

系統具有對電量數據進行綜合分析、評價功能，為電網運營提供參考信息，以便及時采取措施調整供電方式，提高電網運行的經濟性。

系統的自動計算服務根據定義的電量統計計算方案(統計的項目、參與計算的計量點、統計周期)可對各類電量數據按日、月、季、年或任意時段進行分類、分區、分片的統計。具有按規定的不同時段、不同區域、不同類別分別累計電量的功能。

7) 多級線損分析

系統以多種來源(包括變電站計量計費系統/計量遙測系統等)的原始數據為輸入，實現電能量的分費率、分時段等全口徑統計，完成線損及線損小指標(母線平衡/變損等)的統計、分析。電網線損實現分壓、分區、分線統計分析，變壓器損耗電量、母線不平衡電量的分析計算，更有效提供降損分析決策依據。

8) 曲線分析

系統提供友好的人機界面，符合電力企業工作人員使用習慣，能夠通過表格、曲線、棒圖等多種數據顯示方式來觀察數據的變化情況，多條曲線能用不同的顏色繪制在同一窗口中。

9) 圖形功能

圖形子系統基于分布式應用軟件平臺強大的圖形支撐，具有以下技術特點：

a)提供跨平臺，跨應用的統一圖形平臺

b)全網畫面共享，提供圖形一致性維護

c) 圖元顯示屬性客戶化

d)快速簡潔的繪圖模版

e) 提供豐富的圖符庫

f) 多種圖象格式的支持(BMP等)

g)具有全圖形、漢化的顯示支持。采用中華人民共和國GB2312-ISO基本集全部漢字，提供多種字體。

系統有正常的運行監視畫面，具備按一次接線圖形式顯示數據，并允許用戶自己創建或修改。系統中所有顯示畫面，均能按數據召喚或計算周期自動更新有關信息。

10) 報表管理

電能質量管理系統提供的報表工具是基于Windows操作系統的Excel控件方式的報表工具，完全支持Excel的格式，用戶可方便建立、修改報表的格式和內容。
